Описание

Модификации реализованы на версии T99W175.F0.6.0.0.6.GC.004 056
В композиции 90D5 (MBIM) - Windows или RouterOS(MicroTik)
В аннотации есть команда перевода в композицию 00B7(добавлена в EFS) для KeeneticOS.
IMEI для смартфонных тп. MIMO 4х4
Сняты ограничения, в efs внесены все модификации, на заказ разблокирую квадратурную модуляцию 1024(QAM), TM9.
Переведу в нужный Вам кастомер и композицию.

Два типа корпусов:

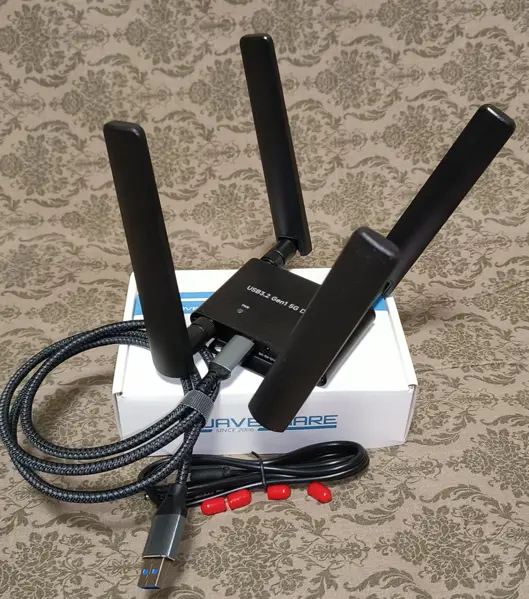

Фото 1-4 Адаптер WaveShare USB 3.2
Ножки SMA конекторов пропаяны, накинул олово на случай излома антенны и перелома опорных ножек.
Фото 4 с антеннами EZ7795G SMA, заменить +800

Фото 5-8 Массивный алюминиевый, доработан.
По линии питания штатный танталовый конденсатор заменен на нормальный номинал, опорные ножки rp-sma коннекторов пропаяю(накину шары, есть случаи отрыва).
Стоимость лота.

На всех адаптерах есть разъем дополнительного питания.

Термо-проводящая прокладка между модемом и платой адаптера.
Паста Laird на чипы модемного модуля под крышку - на заказ(в оригинале листовой термоинтерфейс)
Хороший радиатор на крышку модема с контактом на корпус.
Притёрт под феном.
Отведение тепла в том числе и на алюминиевый корпус.
Бесконтактные полости заполнены термопроводной пастой.

Chipset: Qualcomm Snapdragon X55
Form factor: PCIe M.2
Support 5G NR NSA Bands: 1, 2, 3, 5, 7, 8, 12, 20, 28, 38, 41, 66, 71, 77, 78, 79, 257, 258, 260, 261
Support 4G LTE Bands: 1, 2, 3, 4, 5, 7, 8, 12, 13, 14, 17, 18, 19, 20, 25, 26, 28, 29, 30, 32, 34, 38, 39, 40, 41, 42, 46, 48, 66, 71
Support LTE 4x4 Bands: 1, 2, 3, 4, 7, 25, 30, 38, 39, 40, 41, 42, 48, 66
LTE DL-UL Modulation: 256QAM - 256QAM
UE-Category UL 18 (UL 200Mbps) + UE-Category DL 22 (DL 2Gbps);
7xDL CA+4X4 MIMO (Up to Cat.22), 3xUL CA (Intra-band, LTE+NR5G),
LTE Max Speed (DL UL) : 2000 200 Mbps
WCDMA Cat: HSPA+ Rel8 (DL UL: 42 11 Mbps)
eSIM: Dual SIM with eSIM on board, dual standby and single active
Interface: USB2
Operation Temperature: -30°C ~ +70°C
Dimension: 42mm x 30mm x 2.65mm(L x W x H)
Интерфейс модуля - USB 2.0 (до 480мбит)

МТС 7+3+1+38 собирает.
Мегафон 7+7+3+3+20(8)+1 собирает.
Складывает LTE+NR

Доукомплектую подготовленным и доработанным под них роутером Sercomm SQ191 (SmartBox Giga), Netis N6, Netis NX32U - доработано питание и управление портом USB, KeenOS SDK умеет обесточивать порт без перезагрузки, автоматически.

Управление E-SIM в интерфейсе, как slot2. При добавлении QR или кода требуется активное подключение к интернет.
При заказе уточните наличие модуля с ESIM.

Роутер полностью настроен и готов к запуску, делать с ним ни чего не нужно.

Отправка со страховой стоимостью и фотоотчетом:
- Озон с безопасной сделкой
- По Москве курьером - яндекс
- Самовывоз - Москва, Сумской проезд 21
